電磁閥管螺紋的種類及發展：

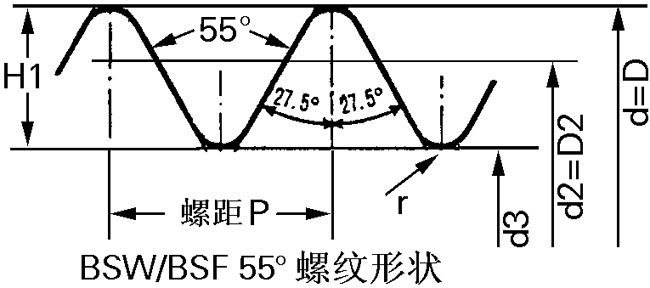

英制螺紋標準

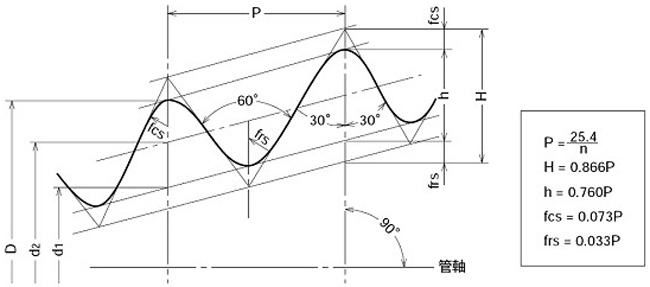

NPT螺紋標準
電磁閥螺紋標準尺寸：
螺紋標準的一種，按外形分圓柱、圓錐兩種；按牙型角分55°、60°兩種。螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英寸。一吋等于8分，1/4 吋就是2分，如此類推。
常見的管螺紋票標準主要包括以下幾種：
英制螺紋G、美制螺紋NPT、米制/公制管螺紋M等。
英制管螺紋來源于英制惠氏螺紋，惠氏螺紋的管路系列與惠氏螺紋牙型組合建立起了英制管螺紋，基本尺寸按1/16錐度關系，1940年，提出惠氏螺紋的非密封管螺紋系列（BSP系列）；1956年，單獨頒布英制非密封管螺紋標準（BS 2779）。
ISO標準內的英制管螺紋已轉化為米制單位制、英制管螺紋的米制化方法非常簡單，將原來管螺紋的英寸尺寸乘以25.4就轉化為毫米尺寸。

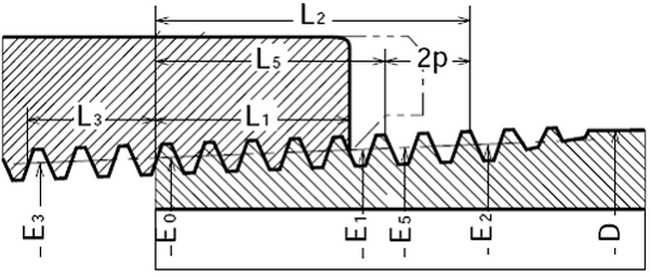

英制密封管螺紋有兩種配合方式：“柱/錐”和“錐/錐”，兩種英制密封管螺紋使用不同的螺紋環規（圓柱螺紋環規和圓錐螺紋環規）和螺紋塞規（基準平面的位置不同，兩者基準平面相距半牙）。歐洲國家主要采用“柱/錐”配合螺紋；而歐洲以外國家則主要采用“錐/錐”配合螺紋.。
英制密封管螺紋為一般用途的密封管螺紋，使用中要在螺紋副內加入密封添料，其特點是比較經濟，加工精度要求適中，不加密封添料就可以保證密封連接的螺紋為干密封管螺紋，英制管螺紋體系內沒有干密封管螺紋.。
美制管螺紋是由羅伯特.布立格于1840年提出，1919年一般用途密封管螺紋被頒布為美國國家標準ASA B2.1-1919，1945年美國又提出了干密封管螺紋，后又頒布了干密封管螺紋的美國國家標準；
我國于1973年開始制定米制錐螺紋標準，1978年頒布了米制錐螺紋標準（GB 1415）和米制非密封管螺紋標準（GB 1414，普通螺紋的管路系列）1992和2003年分別修訂了兩項國家標準。
|
內螺紋 |
牙距 |
外螺紋外徑 |
內螺紋內徑 |
每25.4牙數 |
有效螺紋 |
|
G1/16 |
0.907 |
7.723-0.214 |
6.561+0.282 |
28 |
6.5 |
|
G1/8 |
0.907 |
9.728-0.214 |
8.566+0.282 |
28 |
6.5 |
|
G1/4 |
1.337 |
13.157-0.25 |
11.445+0.445 |
19 |
9.7 |
|
G3/8 |
1.337 |
16.662-0.25 |
14.95+0.445 |
19 |
10.1 |
|
G1/2 |
1.814 |
20.955-0.284 |
19.793+0.541 |
14 |
13.2 |
|
G5/8 |
1.814 |
22.911-0.284 |
20.587+0.541 |
14 |
|
|
G3/4 |
1.814 |
26.446-0.284 |
24.117+0.541 |
14 |
14.5 |
|
G7/8 |
1.814 |
30.201-0.284 |
27.877+0.541 |
11 |
|
|
G1 |
2.309 |
33.249-0.36 |
30.291+0.64 |
11 |
16.8 |
|
G1+1/3 |
2.309 |
37.897-0.36 |
34.939+0.64 |
11 |
|
|
G1+1/4 |
2.309 |
41.910-0.36 |
38.952+0.64 |
11 |
19.1 |
|
G1+1/2 |
2.309 |
47.807-0.36 |
44.845+0.64 |
11 |
19.1 |
|
G1+3/4 |
2.309 |
53.746-0.36 |
50.788+0.64 |
11 |
|
|
G2 |
2.309 |
59.614-0.36 |
56.656+0.64 |
11 |
23.4 |
|
G2+1/4 |
2.309 |
65.710-0.434 |
62.752+0.64 |
11 |
|
|
G2+1/2 |
2.309 |
75.184-0.434 |
72.226+0.64 |
11 |
26.7 |
|
G2+3/4 |
2.309 |
81.534-0.434 |
78.576+0.64 |
11 |
|
|
G3 |
2.309 |
87.884-0.434 |
84.926+0.64 |
11 |
29.8 |
|
G3+1/2 |
2.309 |
100.330-0.434 |
97.372+0.64 |
11 |
31.4 |
|
G4 |
2.309 |
113.030-0.434 |
110.072+0.64 |
11 |
35.8 |
|
G5 |
2.309 |
138.430-0.434 |
135.472+0.64 |
11 |
40.1 |
|
G5+1/2 |
2.309 |
151.130-0.434 |
148.172+0.64 |
11 |
|
|
G6 |
2.309 |
163.830-0.434 |
160.872+0.64 |
11 |
40.1 |
|
注：牙型角55° | |||||
