產品中心

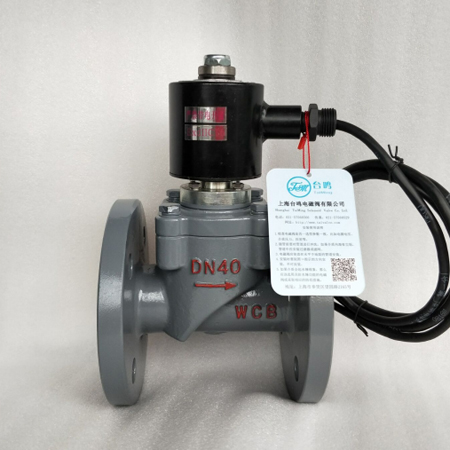

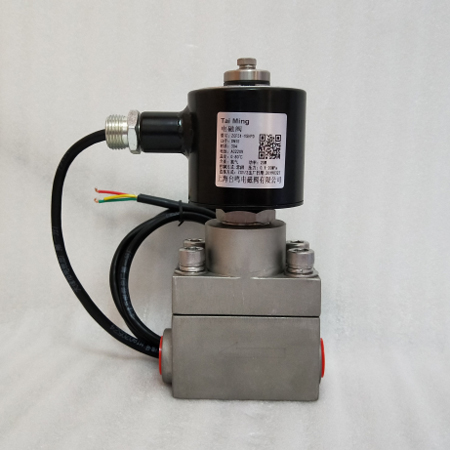

防爆水用電磁閥

原理結構：直動式、分步直動式、先導式
流體范圍：水、空氣、油及其它非腐蝕性液體，氣體
工作壓力：0-0.6MPa、1.0Mpa、1.6Mpa~150MPa
流體溫度：-10~＋80℃、+150℃、+200℃、+300℃
公稱通徑：DN1-800
連接方式：內螺紋、法蘭、焊接
控制方式：常閉式、常開式、自保持式
閥體材質：黃銅、不銹鋼、鑄鋼
標準電壓：AC220V、DC24V、DC12V
電氣連接：引線式、接線座式（3個接線端子）
防護等級：防護等級IP65、IP67
特殊功能：E防爆型；K常開；S手動；X信號反饋

水用電磁閥產品特點：
防爆水用電磁閥/液用電磁閥采用活塞技術改進而成，耐溫耐工作壓力強，性能穩定；廣泛適用于水、空氣、油及其它非腐蝕性液體，氣體，應用于石油化工、電力裝備、污水處理、暖通空調、鍋爐補水、清洗設備、電鍍涂裝、灌裝計量、通風設施、食品工業、給水排水系統等。

不銹鋼水用電磁閥外形尺寸：

不銹鋼法蘭防爆電磁閥尺寸圖

公稱通徑	內螺紋				法蘭（單位mm）
公稱通徑	G螺紋	L	H	重量KG	L	H	D	K	n-d	重量KG
DN15	G1/2	70	150	2.3	100	150	φ95	φ65	4-φ14	3.5
DN20	G3/4	85	160	2.5	110	155	φ105	φ75	4-φ14	4
DN25	G1	95	165	2.8	125	165	φ115	φ85	4-φ14	5
DN32	G1-1/4	115	180	3.5	140	170	φ135	φ100	4-φ18	6.3
DN40	G1-1/2	130	190	4.3	150	180	φ145	φ110	4-φ18	7.5
DN50	G2	145	205	4.5	165	185	φ160	φ125	4-φ18	9
DN65					200	250	φ180	φ145	4-φ18	16
DN80					240	270	φ190	φ160	8-φ18	21
DN100					280	305	φ215	φ180	8-φ18	31
DN125					310	305	φ245	φ210	8-φ18	41
DN150					460	360	φ280	φ240	8-φ23	56
DN200					600	450	φ335	φ295	12-φ23	91
DN250					650		φ405	φ355	12-φ26
DN300					750		φ460	φ410	12-φ26
DN350					850		φ520	φ470	16-φ26
DN400					950		φ580	φ525	16-φ30
DN500					1150		φ715	φ650	20-φ33

電磁閥選型依據：
1、根據管道參數選擇電磁閥內徑尺寸：通徑（即DN）、接口方式
2、接口方式，一般≥DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇(內螺紋、外螺紋、焊接、法蘭等)。
3、根據工作壓力：如果工作壓力低則須選用直動或分步直動式原理；工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。
4、電源選擇：電壓規格應盡量優先選用AC220V、DC24較為方便。
5、控制方式：根據持續工作時間長短來選擇：常閉、常開、或可持續通電、自保持式
6、根據工況要求選擇輔助功能：防爆、止回、手動、防水、潛水、信號反饋。
