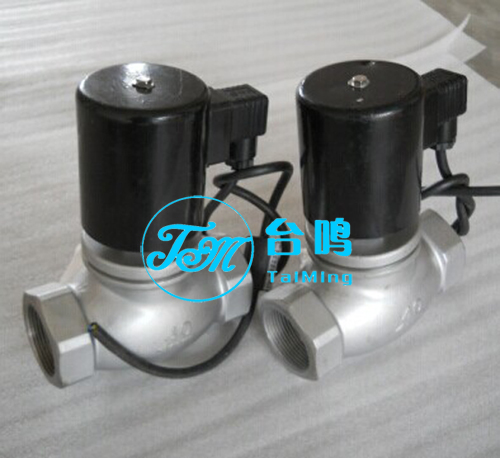

ZQDF蒸汽電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
本系列電磁閥產品可廣泛應用于紡織、印染、化工、塑料、橡膠、建材、機械、電器、表面處理等生產和科研部門以及浴室、空調等人們日常生活設施中。ZQDF系列主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。
ZQDF不銹鋼電磁閥主要技術參數
|
型號 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|
公稱壓力MPa |
1.6 | |||||
|
工作壓差MPa |
DN15～50 |
0～1.6 | ||||
|
DN65～100 |
0.05～1.6 | |||||
|
介質種類 |
煤氣、空氣等 |
飽和蒸汽 |
過熱蒸汽或高溫氣體 |
水油液體 |
熱水、油 |
油 |
|
介質溫度℃ |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|
電源電壓 |
AC220V其余規格可作特殊訂貨 | |||||
|
使用壽命 |
按JB/T7352-94規定 | |||||
|
泄漏量m1/min |
按JB/T7352-94·F規定 | |||||
|
功耗 |
AC≤70VA DC≤60W | |||||
|
防爆標志 |
dIIBT4 | |||||
|
防爆證編號 |
CE991010 | |||||
|
出線口接頭 |
內螺紋M20×1.5 | |||||
|
環境溫度 |
-40～+60℃ | |||||
ZQDF電磁閥外形尺寸及連接形式表
|
公稱通徑DN |
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭連接 | |||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
N-d | |
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
|
20 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 | ||
|
25 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
3 |
4-Φ14 | ||
|
32 |
182 |
120 |
1-1/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
140 |
1-1/2 |
230 |
200 |
150 |
110 |
84 |
3 |
4-Φ18 | ||
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
265 |
290 |
185 |
145 |
118 |
3 |
4-Φ18 | ||||
|
80 |
276 |
310 |
200 |
160 |
132 |
3 |
4-Φ18 | ||||
|
100 |
373 |
350 |
220 |
180 |
156 |
22 |
3 |
4-Φ18 | |||
