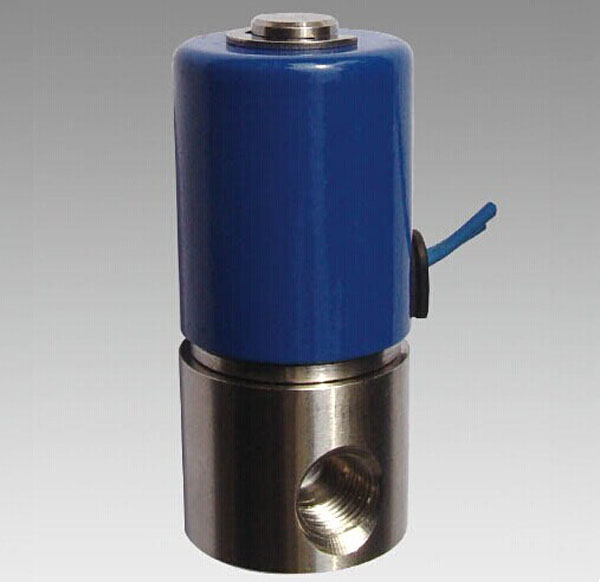

比例電磁閥產品是流量控制器中重要的組成部分,比例電磁閥是給液、氣體流量控制器提供流量控制的部位；
比例電磁閥是一種液體、氣體流量控制用控制閥，其輸出的液（氣）體流量與輸入的電流信號成比例關系，即可以通過控制輸入電流信號對輸出的液體、氣體流量進行無極平滑調節，因此比例電磁閥被廣泛應用于各種液（氣）壓開環或閉環控制系統中。比例電磁閥在結構與工作原理上均不同于開關電磁閥，其通過內部的比例電磁鐵實現輸入輸出的比例控制。比例電磁鐵具有特殊的磁路結構。
當有電流信號輸入線圈時，線圈內磁場對移動鐵芯產生電磁作用力，使其克服彈簧力發生移動，在電磁力與彈簧力的平衡點上移動鐵芯停止移動，這樣，在電磁力與彈簧力共同作用下，移動鐵芯在磁場中可以按電信號的大小成比例、連續的運動，從而控制閥體流路的開度，進而連續成比例的控制輸出液（氣）體流量，實現比例控制。

比例電磁閥產品用途:
液壓行業；汽車行業；燃料電池；通訊設備；工業大型自動化設備，紡織機械、印刷機械、醫療機械、食品機械、煙草機械；電控自動裝置，如電子鎖、樓宇、銀行、輕軌車的自動門、儲物箱門、收銀機、保險柜、扶手電梯、自動售貨機、自動提款機、投幣電話；其它民用產品，打卡鐘、咖啡機、自動水路、健身器材、智能玩具、游戲機、家用電器、自動化辦公設備等等。

比例電磁閥設計特點：
相比質量流量控制器此產品低價位
潔凈型，適用于分析儀器
量程比大于50：1 （質量流量控制器可達到100：1）
多種電子和機械結構
便于定制
低電流消耗
氣密性關斷截止

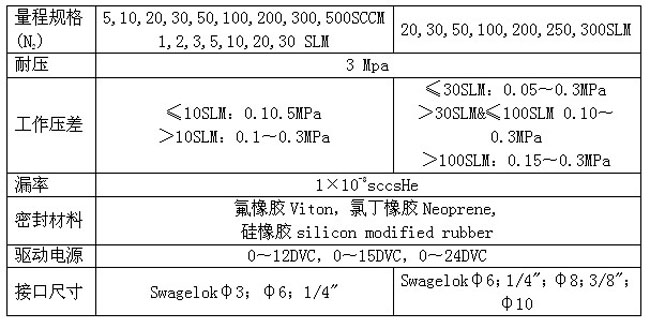

比例電磁閥機械指標：
比例電磁閥電氣連接：
12VDC或24VDC電源使用
先和連接電阻：75-85歐姆
線感應：25mH
功率消耗：0.8瓦（典型）

比例電磁閥材質：
主體：鋁（電鍍）或不銹鋼
孔：銅或不銹鋼
閥組件：不銹鋼
O型環和閥座：Buna N.乙烯.丙烯，KalrezTM Neoprene or Viton TM
過程接口：銅或不銹鋼
訂購時需提供

比例電磁閥的典型應用：

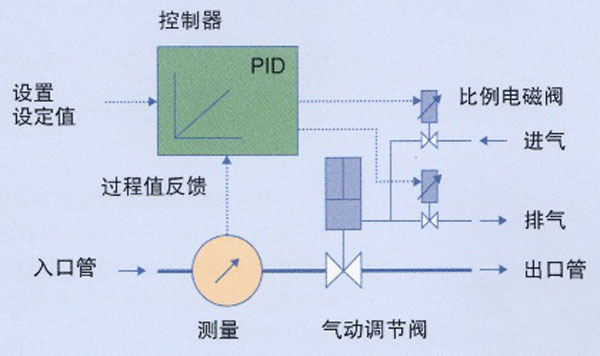

控制執行機構（靜壓控制）
兩個比例電磁閥控制用于氣動驅動（活塞閥、氣缸等）的空氣。PID控制器確定必須打開哪個比例電磁閥。控制器通過比例電磁閥設置驅動信號，從而使過程值與給定的設定值相一致。

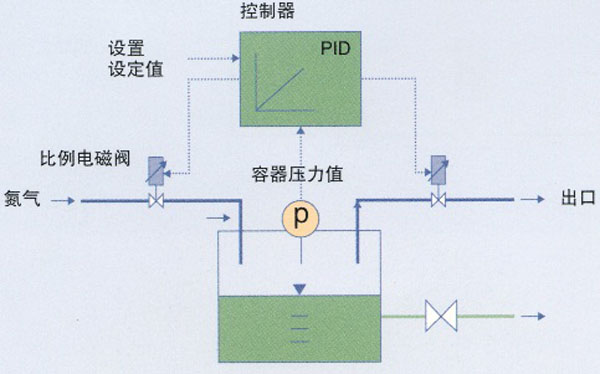

通過加壓控制液位
液位控制的一種方法是控制液面上方氣體的壓力。通過兩個比例電磁閥，PID控制器可以提供足夠的空氣（本例中為氮?dú)猓�，使液面上方的壓力始終保持恒定（液面下降時，氣體壓力也會隨之下降）。

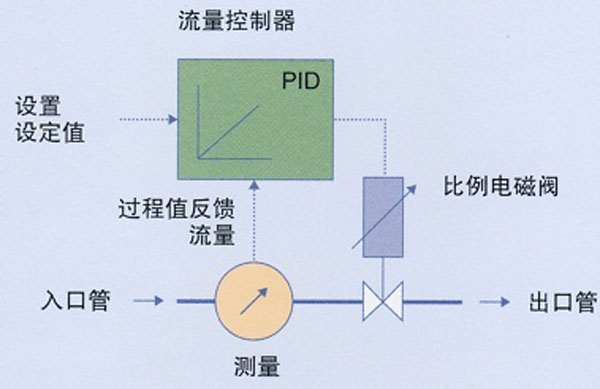

流量控制
比例電磁閥直接用于控制流量

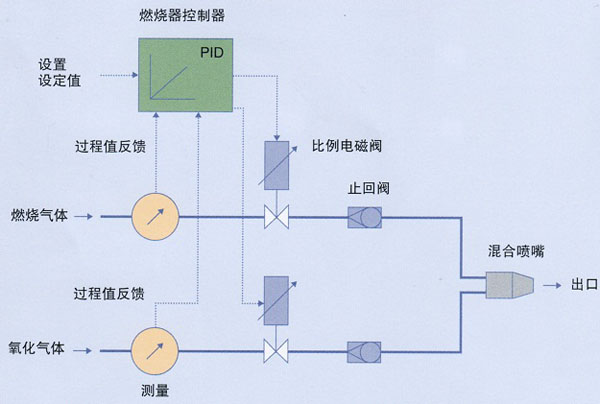

燃燒器/火焰控制
燃燒器控制系統必須控制兩種氣體。這兩種氣體以一定的比例混合。燃燒氣體與氧化氣體（空氣或氧氣）的比值是根據各個燃燒過程所需的火焰大小確定的。

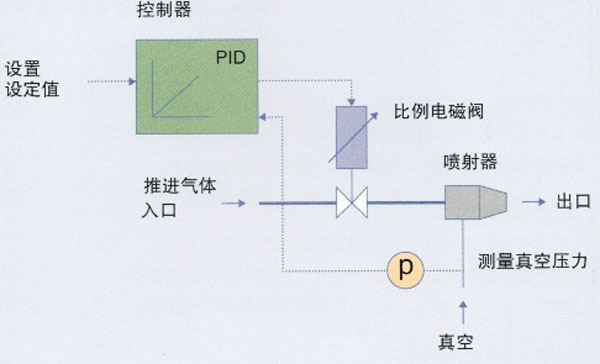

噴射器控制
比例電磁閥控制推進氣體的流量。推進氣體越多，所產生的吸力就越大，吸入管內的真空度也越高。控制器根據真空壓力確定閥門開度。

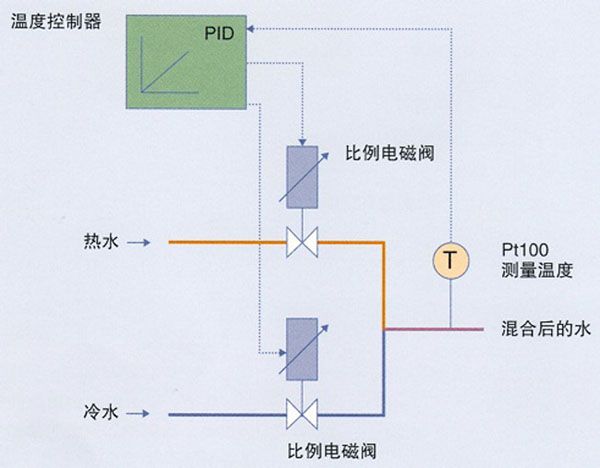

冷熱水混合
PT100溫度傳感器測量混合后的水溫，通過控制兩個比例電磁閥，溫度控制器將該溫度調節到給定值。

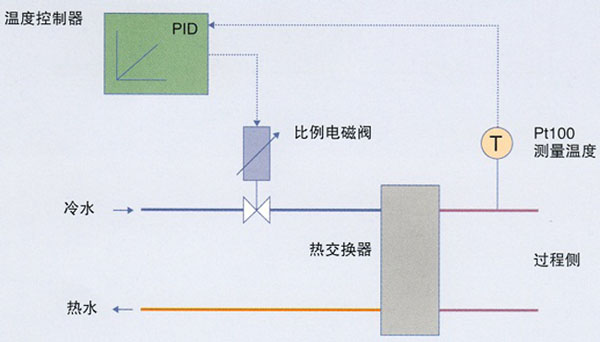

溫度控制
比例電磁閥根據測得的過程水溫控制供給熱交換器的冷水量，如水溫大于設定值，就需要較多的冷水；如水溫小于設定值，就需要較少的冷水。加熱回路的工作原理也類似。
當然，比例電磁閥的應用還有很多，更多應用請隨時咨詢上海臺鳴電磁閥有限公司。
